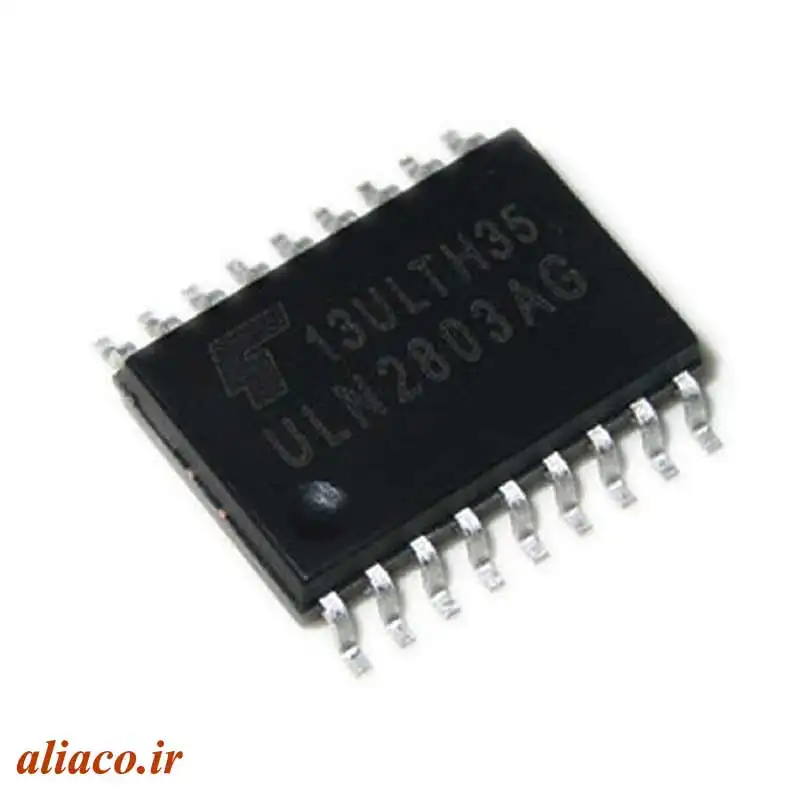

تراشه ULN2803AG پکیج SMD
همانطور که می دانید جریان خروجی برخی قطعات محدود است و نمی توانند قطعات و دستگاه هایی که نیاز به جریان زیادی دارند را راه اندازی کنند.
در چنین شرایطی ما باید از آی سی های درایور یا راه انداز مانند ULN2803AG استفاده کنیم.
به عنوان مثال جریان خروجی میکروکنترلرها محدود است و نمی توانند قطعاتی که نیاز به جریان بالایی دارند, مانند رله ها, موتورها و… را راه اندازی کنند که ما برای حل این مشکل از یک قطعه واسط به نام بافر یا درایور استفاده می کنیم.
ای سی ULN2803AG برای راه اندازی رله ها, لامپ ها, نمایشگرهای LED, موتورها و… مناسب می باشد.
مشخصات تراشه ULN2803AG پکیج SMD :
- ولتاژ ورودی: 30 ولت
- ولتاژ خروجی : 50 ولت
- جریان خروجی : 500 میلی آمپر
- تعداد کانال ها: 8 کانال
- محدوده دمایی:20- الی 85 درجه
- ابعاد: 23.2*7.1*3.6 میلی متر
- تعداد پایه ها : 18
- وزن:1 گرم
- نوع:NPN
مدار داخلی تراشه ULN2803AG :
