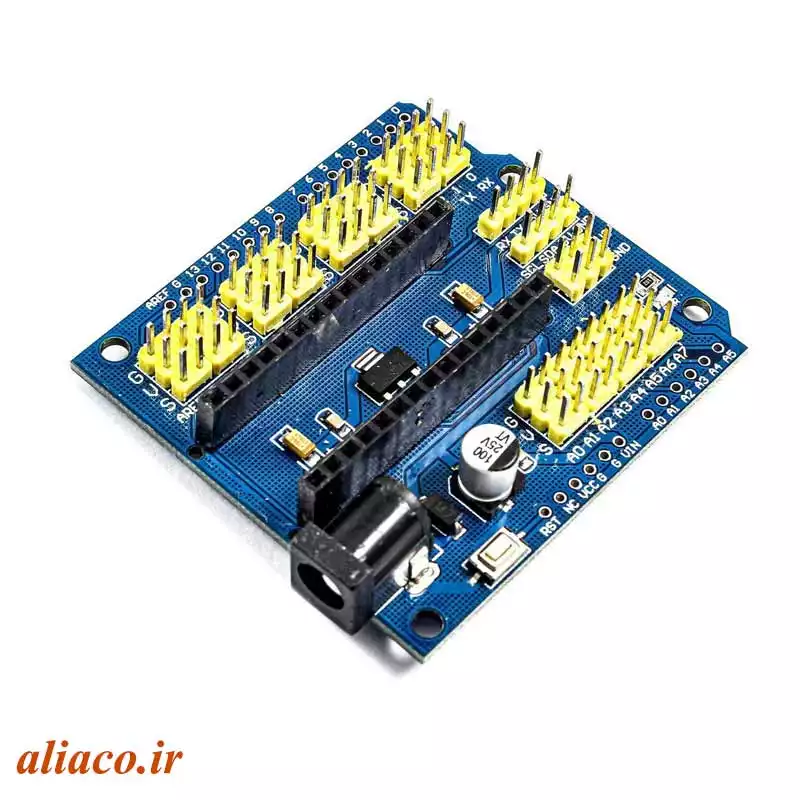

شیلد آردوینو نانو
برد آردوینو نانو V3.0 از سری بردهای توسعه دهنده ی آردوینو می باشد و به طور ویژه برای برد آردوینو نانو طراحی شده است
با استفاده از این شیلد می توانید از همه ی امکانات برد نانوی خود استفاده کنید و انواع سنسورها یا ماژول ها را به آسانی به آردوینو نانو وصل کنید. این شیلد با آردوینو نانو 2.0 و 3.0 سازگار است

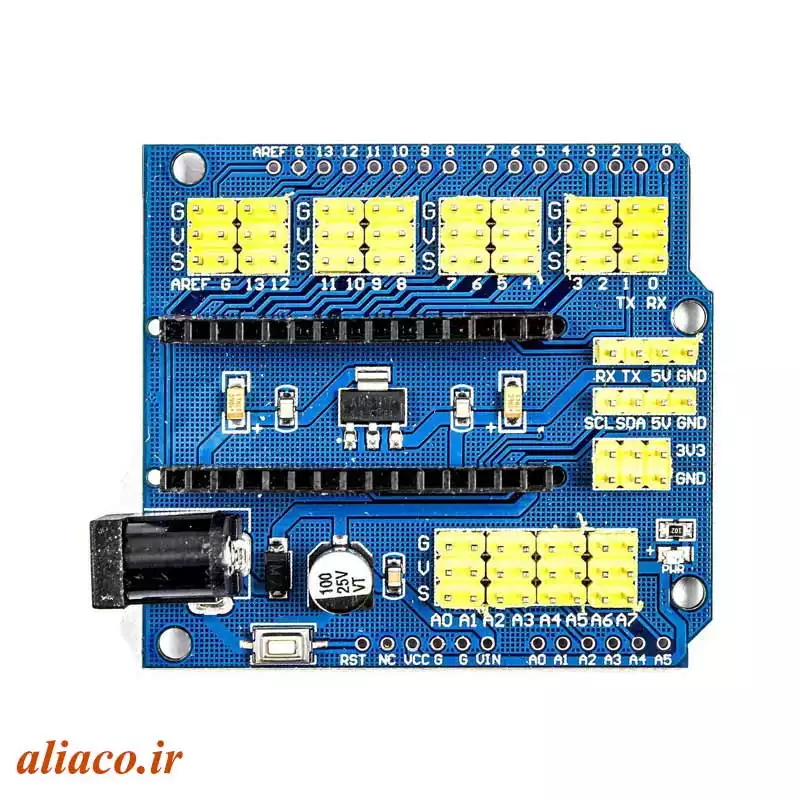

این شیلد دارای 8 پورت آنالوگ ، 14پین ورودی/خروجی دیجیتال(6 پین PWM) و Aref با کانکتورهای 3 پین (زمین، VCC ، سیگنال) است
همچنین دارای پورت I2C مستقل با چهار پین (SDA، SCL، GND، VCC ) و پورت UART مستقل با چهار پین (GND , Tx , Rx , VCC) است
یک دکمه ی ریست و یک جک مادگی نیز برای تامین انرژی با استفاده از منبع تغذیه خارجی روی برد وجود دارد
شیلد آردوینو نانو
- دارای کانکتور مادگی برای تغذیه
- دارای پورت های مجزا برای I2C , UART
- خروجی 3.3 ولت و AREF
- 6 پین PWM
- 14 پین وروردی و خروجی عمومی
- 8 پین آنالوگ به همراه تغذیه
- یک خروجی تغذیه ویژه سرو
- دارای رگولاتور داخلی
- دارای دکمه ی ریست
کاربرد های ماژول :
- دسترسی آسان تر به پایه های برد Arduino nano
- اتصال ساده تر ماژول های مختلف به Arduino nano
- تست های اولیه مدار با آردوینو
- پروژه های ساده
