ماژول تایمر تاخیر در وصل با IC NE555
رله های تایمر دار، یکی از ابزارهای بسیار مهم در صنعت به شمار می روند.
در برخی از مواقع نیاز هست که بعد از اعمال سیگنال سریعا خروجی فعال نشود و نیاز به تاخیر دارید.
با اتصال تغذیه 12 ولت به ماژول، تایمر فعال می شود و زمان تعیین شده
برای آن شروع به سپری شدن می کند که با گذشت زمان تعیین شده
کویل رله تحریک می شود و رله عمل می کند.

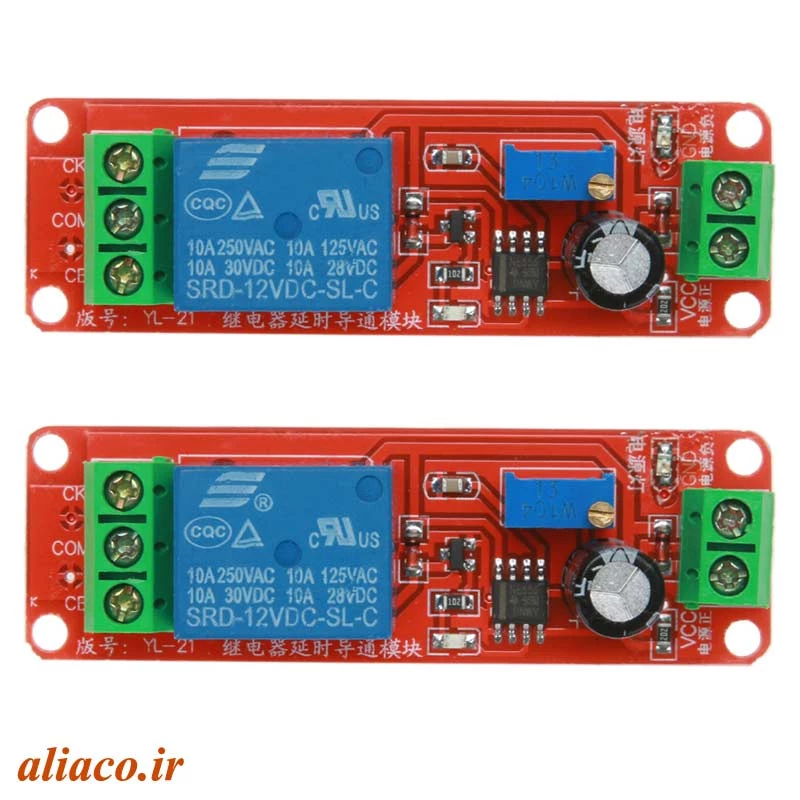

ماژول تایمر تاخیر در وصل:
در این ماژول با استفاده از یک چیپ NE555 یک مدار تاخیر استفاده شد.
فرمول محاسبه تاخیر زمانی در این ماژول T=1.1RC
پس با تغییر ظرفیت خازن و مقاومت می توان تایم تاخیر را کاهش و افزایش داد.
مشخصات:
- ولتاژ کاری : 12 ولت
- جریان نامی رله : 10 آمپر
- ال ای دی پاور برای نمایش تغذیه
- ال ای دی نمایشگر وضعیت رله
