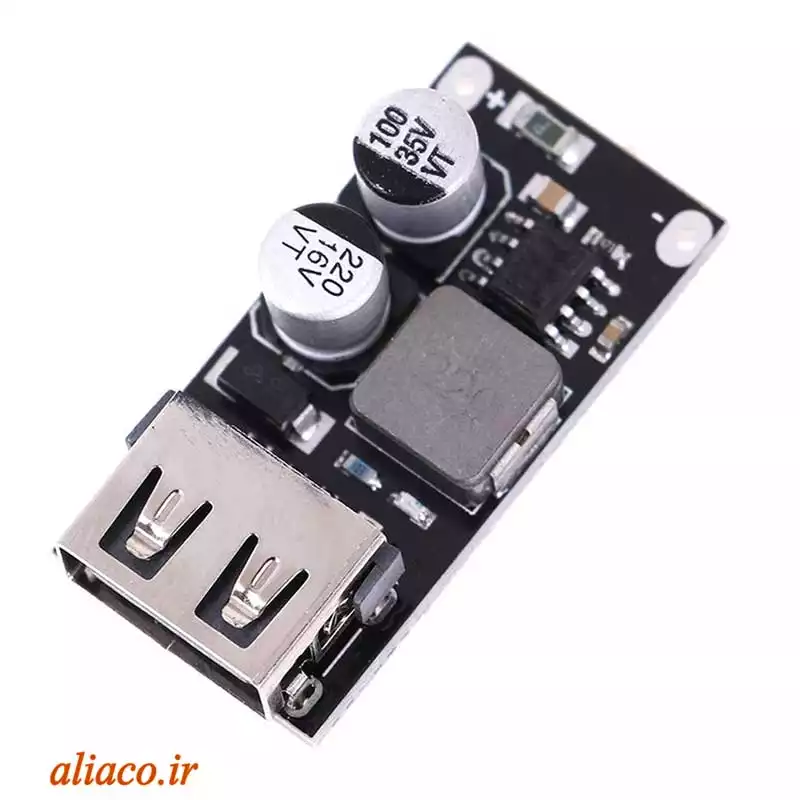

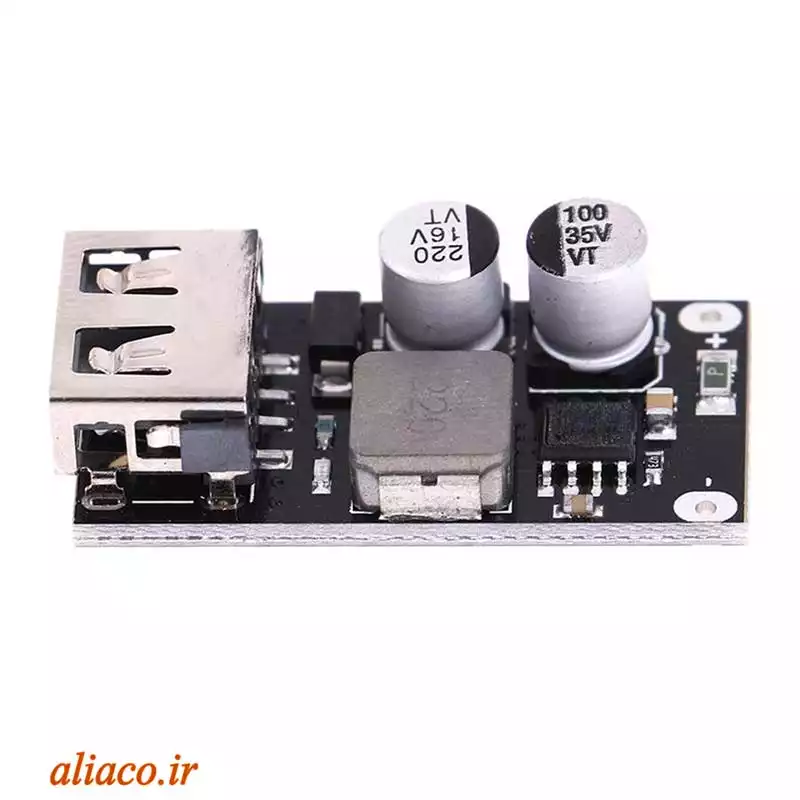

ماژول شارژر موبایل فست شارژ مدل QC3
در واقع این یک ماژول :
ماژول کاهنده ولتاژ ۶ تا ۳۲ ولت به ۵ ولت با خروجی USB است.
کاربرد این ماژول، ساخت شارژر فست شارژ 24 واتی با اتصال آن به یک منبع با ولتاژ بین 6 تا 32 ولت و توان حداقل 24 وات است.
برای مثال باتری اتوموبیل، موتور سیکلت، ups، شارژر لپتاپ و یا آداپتور 12 ولت 2 آمپر به بالا.
دقت کنید که این ماژول توان شارژ باتری لیتیومی و … را ندارد و مناسب ساخت پاوربانک نیست
و صرفا کاهنده‌ی ولتاژ با خروجی usb فست شارژ است.
ولتاژ خروجی پیش فرض، 5 ولت است و در صورتی که کابل و دستگاه متصل شده از پروتکل های فست شارژ پشتیبانی کنند،
یکی از حالت های 5 ولت 3.4 آمپر، 9 ولت 2.5 آمپر و یا 12 ولت 2 آمپر به صورت خودکار انتخاب و اجرا خواهد شد.
در صورتی کابل و یا دستگاه از فست شارژ پشتیبانی نکنند، ولتاژ 5 ولت و جریان تا حداکثر 3.4 آمپر با توجه به توان دستگاه شما اعمال خواهد شد.
ولتاژ ورودی مجاز 6 تا 32 ولت بوده و ولتاژ توصیه شده، 12 تا 15 ولت است.
هر چه ولتاژ ورودی بالاتر از مقدار توصیه شده باشد، بهره‌وری کمتر شده و در نتیجه گرمای تولید شده
در هنگام شارژ (توسط ماژول، نه موبایل و یا تبلت) بیشتر می‌شود. در صورتی که از ولتاژ بالاتر از 15 برای تغذیه استفاده می‌کنید
توصیه اکید می‌شود برای دفع حرارت از هیت سینک مناسب استفاده کنید. در صورت استفاده از باتری برای تغذیه ماژول،
دقت کنید که باتری مورد استفاده قابلیت ارائه‌ی جریان مورد نیاز را داشته باشد.
اکثر باتری های موتور سیکلت و اتوموبیل مشکلی در این زمینه ندارند ولی برخی باتری های ups ممکن است
جریان کمتری داشته باشند که معمولا روی بدنه‌ی آن ها ذکر شده است. در صورتی که جریان لازم تامین نشود، حالت فست شارژ
توضیحات بیشتر ماژول شارژر موبایل فست شارژ مدل QC3 :
PROTECTION — input over-voltage protection, input under-voltage protection; input over-current protection; output over-current protection; output short-circuit protection; over-temperature protection.
LED INDICATOR — indicates the working status.
Parameters:
Input voltage: 6V-32V (12V/24V)
Output voltage: default 5V; after triggering quick charging, it will be automatically adjusted at 3-12V.
Output power: 24W max. (5V/3.4A; 9V/2.5A; 12V/2A, etc.)
Conversion efficiency: 90%-97%
Protections:
Input over-voltage protection
Input under-voltage protection
Input over-current protection
Output over-current protection
Output short-circuit protection
Over-temperature protection.
Supportable fast charging versions:
BC 1.2; for Apple; for Samsung AFC; for Huawei FCP; QC 2.0/3.0; MTK PE 1.1/PE 2.0; AFC; SFCP.
Applications:
Solar panel to mobile phone charging diy;
Car charging system diy;
Driving recorder power supply diy;
Household power supply renovation diy.
colour:black
Material:Metal PCB
size:35*17*8.5mm
Package Contents:
۴x USB Buck Converter
Only the above package content, other products are not included.
Note: Light shooting and different displays may cause the color of the item in the picture a little different from the real thing. The measurement allowed error is /- 1-3cm.
