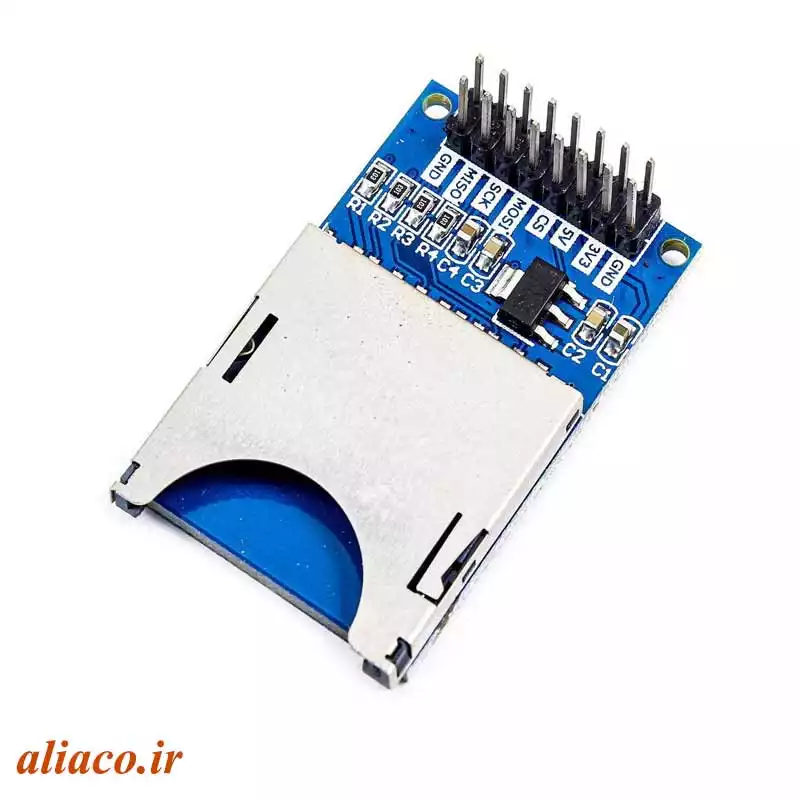

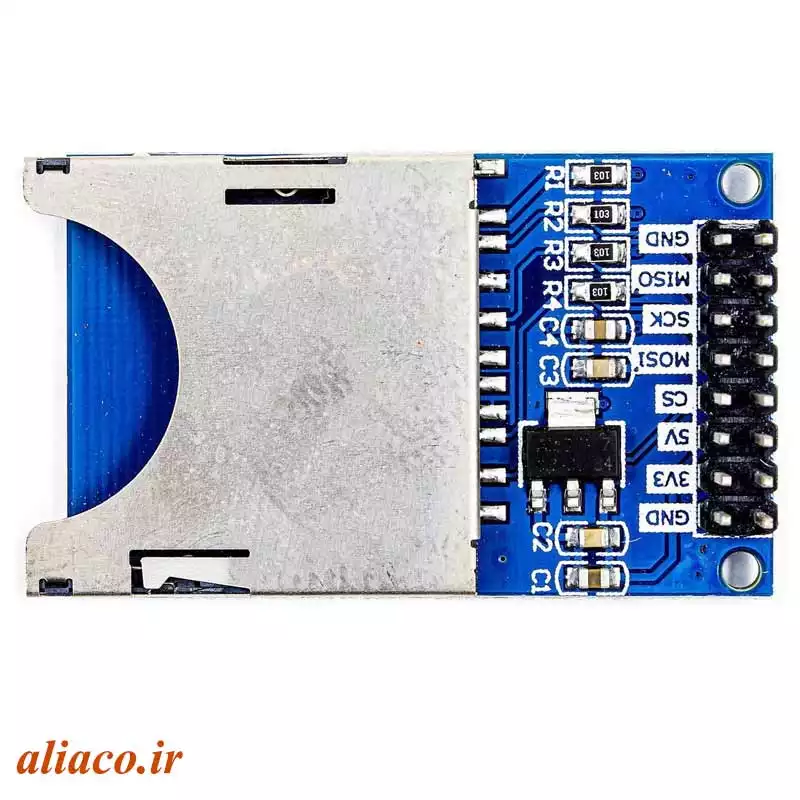

ماژول SD CARD AN-14
این ماژول جهت ذخیره اطلاعات در کارت حافظه در پروژه هایی که نیاز به حافظه ای بیشتر از حافظه میکرو داریم مورد استفاده قرار می گیرد.
دارای ولتاژ ورودی 3.3 ولت و 5 ولت است که با توجه به منبع تغذیه در دسترس می توان از یکی استفاده کرد.
برای کارت های حافظه MMC مورد استفاده قرار می گیرد که برای استفاده از این کارت حافظه باید دقت کرد که این کارت با ولتاژ 5 ولت سازگاری ندارد و اگر از منبع تغذیه 5 ولت استفاده کنید باید ولتاژ را به 3.3 ولت تبدیل کرد.
تفاوت کارت حافظه MMC و SD:
کارت حافظه های MMC دارای 7 پایه هستند
کارت حافظه های SD دارای 9 پایه هستند و سرعت بیشتری دارند
ماژول دارای 16 پین برای اتصال به میکرو های AVR /ARM/PIC است که از طریق ارتباط SPI به ماژول وصل می شوند
در پروتکل SPI انتقال اطلاعات از میکرو به حافظه به صورت بایت به بایت است.
مشخصات ماژول SD CARD AN-14 :
- ولتاژ تغذیه : 3.3 و 5 ولت DC
- رابط : SPI
- پشتیبانی از کارت SD تا 2GB
- ابعاد : 5.1 * 3.1 * 1 سانتی متر
- وزن : 9g

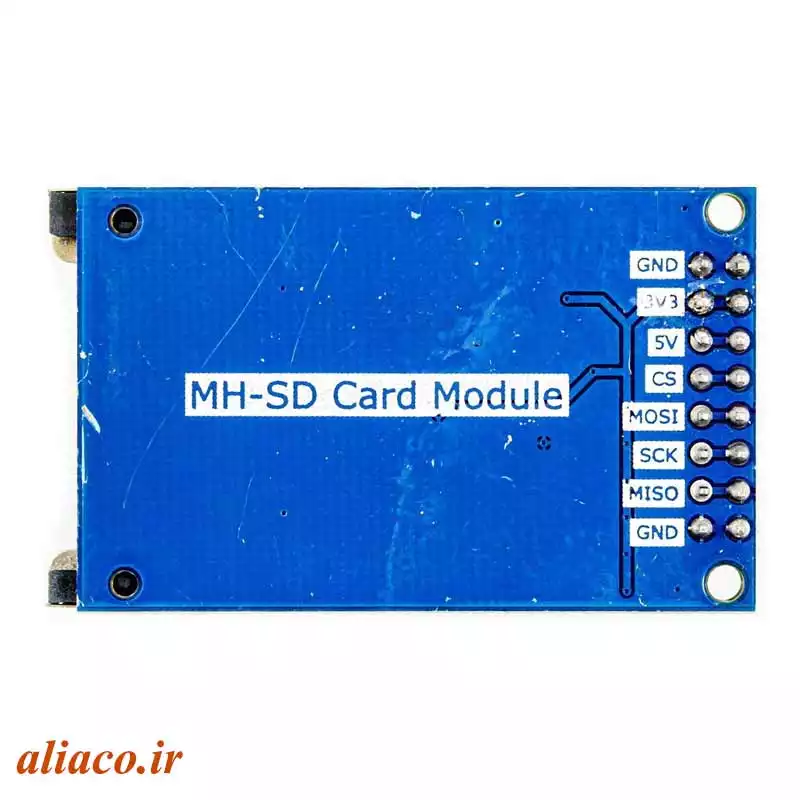

مشخصات پایه های ماژول SD CARD AN-14:
SD_CS : انتخاب کارت
SD_MOSI : دستورات و داده های PSOC به کارت SD_IN
SD_MISO : خروجی SD
SD_CLK : کلاک SD
VDD : 3.3V
VSS : 5V
