پروگرامر و دیباگر ST-LINK V2
پروگرامر چیست …؟
رابط برنامه نویسی بین تراشه (IC) و نرم افزار موجود بر روی آن دستگاه را پروگرامر می گویند.
انواع پروگرامر ها :
- تخصصی :معمولا برای یک سری قطعات خاص توسط یک سازنده هستند. وعموما از طرف شرکت های سازنده همان قطعات ارائه میشوند.
- عمومی : این نوع برای انواع قطعات استفاده میشوند.
* باتوجه به فراگیری میکروکنترلر ها و پردازنده ها شاید به جرات بتوان گفت یکی از اولین ابزار های مورد
استفاده برای شروع الکترونیک پروگرامر می باشد.معمولا این ابزار بسته به تعداد آیسی و میکروکنترلری
که پشتیبانی میکند قیمت های متفاوتی دارد.

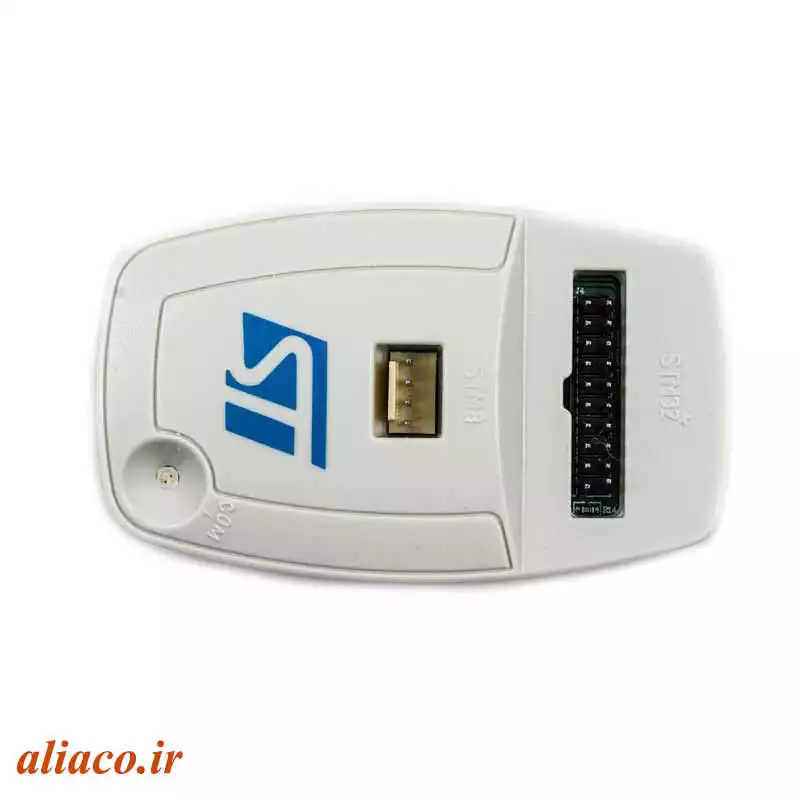

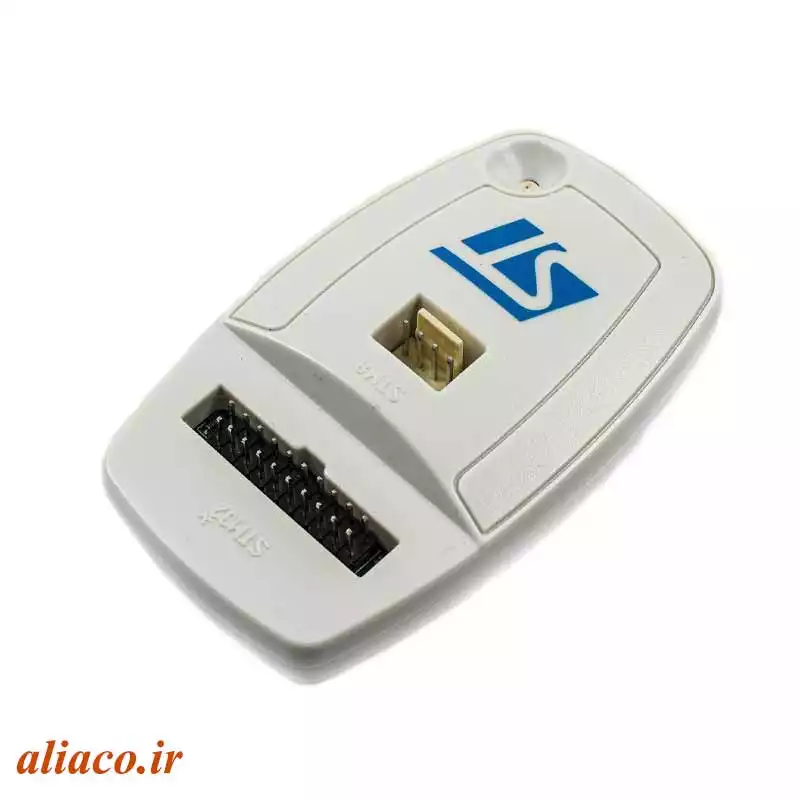

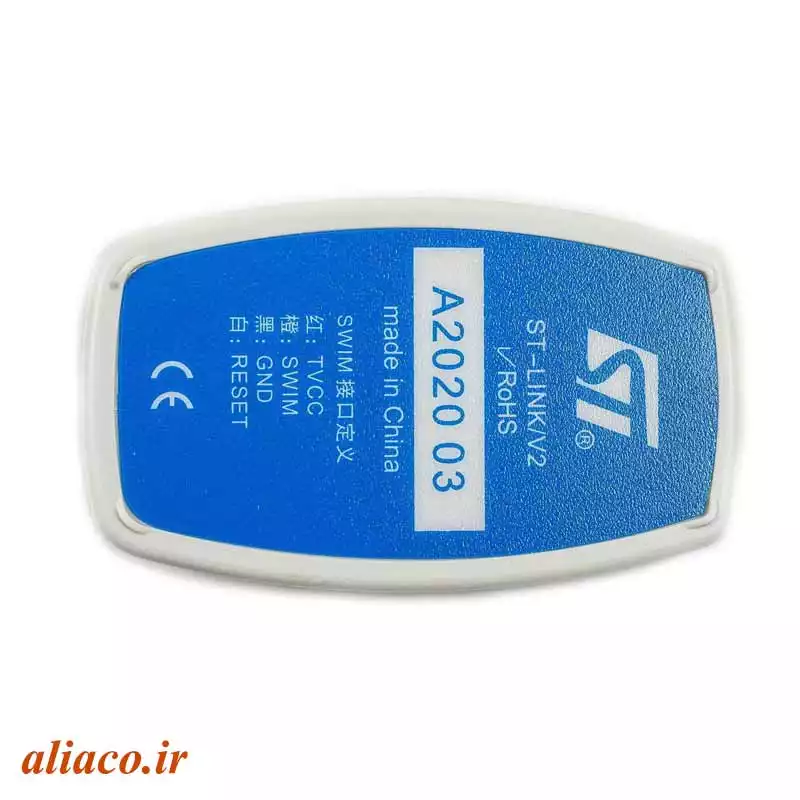

پروگرامر و دیباگر ST-LINK V2
پروگرامر و دیباگر ST-LINK V2 میکروکنترلر های سری STM8 و stm 32 میباشد . که از پروتکل های رابط تک سیم
(SWD) و اشکال زدایی سری JTAG / سریال (SWD) برای برقراری ارتباط با میکروکنترلر STM8 و STM32 استفاده میشود .
پروگرامر ST-LINK V2 :
پروگرامر ST-LINK V2 امکان پروگرام کردن انواع میکروکنترلر های خانواده STM8 و STM32 را فراهم میکند .
ابعاد کوچک و قیمت کم آن از مشخصه های اصلی این محصول است تغذیه این برد میتواند 3.3 یا 5 ولت
باشد و همین طور با اتصال به پورت USB کامپیوتر هم تغذیه برد تامین میشود و همچنین میتوان تغذیه
میکروکنترلر را برای کاربرد های ساده و با جریان پایین تامین کرد .
مشخصات پروگرام و دیباگر ST-LINK V2 :
- مدل : ST-LINK V2
- تغذیه : 5 ولت از طریق پورت USB
- دمای کاری : 0 تا 50 درجه سانتیگراد
ویژگی های (SWIM)
- ولتاژ 1.6V*5/5V روی رابط (SWIM)
- نرخ سرعت پروگرام کردن روی رابط (SWIM):
- درسرعت پایین :9.7 کیلو بایت بر ثانیه
- در سرعت بالا : 12.8 کیلو بایت بر ثانیه
- پشتیبانی از رابط همه خانواده STM8 با SWIM
ویژگی های (JTAG)
- کابل JTAG برای ارتباط کانکتور 20 پین 2.54 میلی متری استاندارد JTAG
- نشانه گر LED در طول ارتباط با کامپیوتر در حالت چشمک زن خواهد بود .
- ولتاژ پشتیبانی برای ارتباط با JTAG و SWIM :
- 1.65 – 3.6 ولت (5 ولت ورودی)
- پشتیبانی از خانواده STM32 با رابط SWD و JTAG
FEATURES:
5 V power supplied by a USB connector
USB 2.0 full speed compatible interface
USB standard A to mini B cable
SWIM specific features
1.65 V to 5.5 V application voltage supported on SWIM interface
SWIM:
low-speed and high-speed modes supported
programming speed rate: 9.7 Kbytes/s in low speed and 12.8 Kbytes/s in high speed
cable for connection to the application via an ERNI standard vertical connector (ref: 284697 or 214017) or horizontal connector (ref:—– 214012)
cable for connection to the application via a pin header or a 2.54 mm pitch connector
JTAG:
/serial wire debugging (SWD) specific features
1.65 V to 3.6 V application voltage supported on the JTAG/SWD interface and 5 V tolerant inputs
cable for connection to a standard JTAG 20-pin pitch 2.54 mm connector
supported
SWD and serial wire viewer (SWV) communication supported
Direct firmware update feature supported (DFU)
Status LED which blinks during communication with the PC
Operating temperature 0 to 50 °C
2500 VRMS high isolation voltage (ST-LINK/V2-ISOL only)
⇓ پروگرامر و دیباگر ST-LINK V2 ⇓
