پک فست شارژ تک پورت (مونتاژ نشده)

پک فست شارژ تک پورت

این پک شامل قطعات و ماژولی میباشد، که با مونتاژ آنها یک شارژر فست شارژ تک پورت میتوانید بسازید .

چه چیز هایی در این پک میباشد؟

1- ماژول فست شارژ تک پورت QC3 :

کاربرد این ماژول، ساخت شارژر فست شارژ 24 واتی با اتصال آن به یک منبع با ولتاژ بین 6 تا 32 ولت و توان حداقل 24 وات است.

برای مثال باتری اتوموبیل، موتور سیکلت، ups، شارژر لپتاپ و یا آداپتور 12 ولت 2 آمپر به بالا.

دقت کنید که این ماژول توان شارژ باتری لیتیومی و … را ندارد و مناسب ساخت پاوربانک نیست

و صرفا کاهنده‌ی ولتاژ با خروجی USB فست شارژ است.

ولتاژ خروجی پیش فرض، 5 ولت است و در صورتی که کابل و دستگاه متصل شده از پروتکل های فست شارژ پشتیبانی کنند،

یکی از حالت های 5 ولت 3.4 آمپر، 9 ولت 2.5 آمپر و یا 12 ولت 2 آمپر به صورت خودکار انتخاب و اجرا خواهد شد.

در صورتی کابل و یا دستگاه از فست شارژ پشتیبانی نکنند، ولتاژ 5 ولت و جریان تا حداکثر 3.4 آمپر با توجه به توان دستگاه شما اعمال خواهد شد.

ولتاژ ورودی مجاز 6 تا 32 ولت بوده و ولتاژ توصیه شده، 12 تا 15 ولت است.

هر چه ولتاژ ورودی بالاتر از مقدار توصیه شده باشد، بهره‌وری کمتر شده و در نتیجه گرمای تولید شده

در هنگام شارژ (توسط ماژول، نه موبایل و یا تبلت) بیشتر می‌شود. در صورتی که از ولتاژ بالاتر از 15 برای تغذیه استفاده می‌کنید

توصیه اکید می‌شود برای دفع حرارت از هیت سینک مناسب استفاده کنید. در صورت استفاده از باتری برای تغذیه ماژول،

دقت کنید که باتری مورد استفاده قابلیت ارائه‌ی جریان مورد نیاز را داشته باشد.

اکثر باتری های موتور سیکلت و اتوموبیل مشکلی در این زمینه ندارند ولی برخی باتری های ups ممکن است

جریان کمتری داشته باشند که معمولا روی بدنه‌ی آن ها ذکر شده است.

2- جعبه 16*30*40 (پلاستیکی دو تکه /پیچی):

جعبه پلاستیکی دو تکه پیچی مناسب پک فست شارژ تک پورت

مشخصات:

• طول داخلی : 40 میلی متر
• طول خارجی : 44 میلی متر
• عرض داخلی : 30 میلی متر
• عرض خارجی : 35 میلی متر
• ارتفاع داخلی : 16 میلی متر
• ارتفاع خارجی: 21 میلی متر
• رنگ ها : مشکی ، سفید
• پیچ مناسب:پیچ 6*3

3-جک آداپتور مادگی رو پنلی:





سوکت آداپتور یا کانکتور آداپتور از نوع فیش های روپنلی یا به اصطلاح روجعبه ای مهره خور.

مناسب به کارگیری در ساخت انواع پروژه، مدار، کیت و ماژول با ورودی فیش نری آداپتور استاندارد، دارای پیچ و مهره مناسب پیچ شدن بر روی سطوج گوناگون جعبه پروژه، دارای 3 پایه فلزی، روکش بدنه پلاستیکی عایق به رنگ مشکی.

مناسب انواع فیش نری آداپتور





4– فندکی خودرو:

از این فیش برای اتصال پک فست شارژتک پورت به فندکی خودرو استفاده میشود

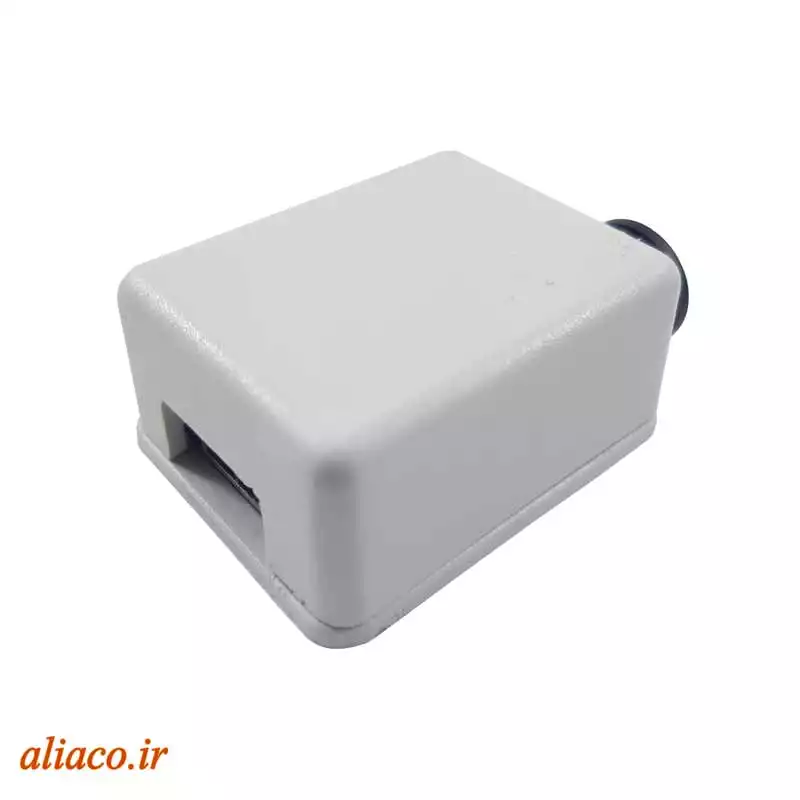

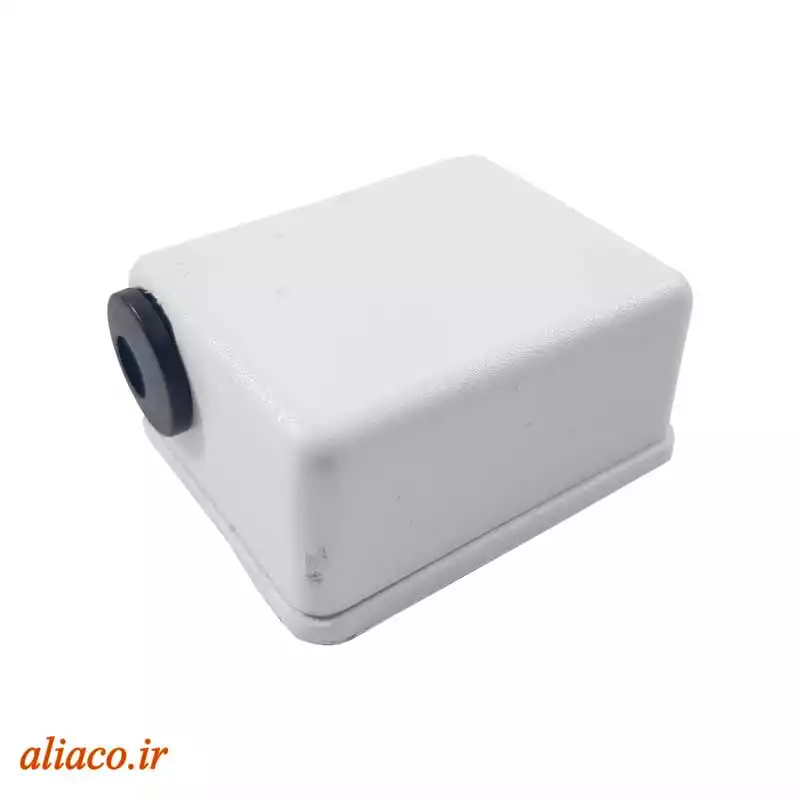

 در نهایت محصول نهایی ما به شکل زیر میباشد

ماژول فست شارژ را داخل قاب میگذاریم و به اندازه سوکت USB روی ماژول قاب را برش میزنیم

، طرف دیگر قاب را به اندازه قطر سوکت آداپتوری سوراخ کنید و سوکت آداپتوری را قرار دهید . سپس پایانه مثبت ماژول را به پایه مثبت جک آداپتوری و پد منفی ماژول را به پایه های منفی جک آداپتوری وصل کنید.(با استفاده از یک تکه سیم و لحیم کاری)
