فیلم آموزش ساخت منبع تغذیه متغیر جیبی :
کاربردهای منبع تغذیه متغیر جیبی :
ساخت منبع تغذیه آزمایشگاهی جریان بالا را اینجا مشاهده کنید .

منابع تغذیه آزمایشگاهی دارای کاربردهای فراوانی هستن اما دو تا عیب شاید بزرگ داشتن باشن
1- دارای قیمت زیادی هستن
2- سنگین و حجیم هستن
خب دو تا عیب بالا شاید بگین زیاد مهم نیست اما برای دوستانی که بهصورت سیار کار می کنند و یا دانشجور ها و علاقمندان که توانایی هزینه سنگین را ندارند عیب های بزرگی هست که راه حل اش استفاده از منبع تغذیه متغیر جیبی هست .
این منبع تغذیه بسیار ارزان قیمت و سبک هست که خوب قاعدتا دارای توانمندی کمتری نسبت به پاور آزمایشگاهی هست اما با توجه به شرایط می تواند بسیار کار راه انداز و کاربردی باشد.
تجهیزات مورد نیاز برای ساخت منبع تغذیه متغیر جیبی :
برای ساخت این منبع تغذیه از ماژول ها و تجهیزات زیر استفاده می کنیم . (با کلیک رو هر مورد می توانید مشخصات محصول را مشاهده کنید . )
1- ماژول کاهنده ولتاژ lm2596
2-ماژول ولت متر کوچک
3- قاب پلاستیکی
4- جک آداپتوری مادگی رو پنلی
5-فیش موزی مادگی کوچک (جفت)
6-فیش نری موزی مرغوب (جفت)
7-گیره سوسماری سایز متوسط مشکی
8-گیره سوسماری سایز متوسط قرمز
9- ولوم یک کیلو اهم
10-ولوم ده کیلو اهم
11- سر ولوم پلاستیکی AG2 قرمز
12-سر ولوم پلاستیکی AG2 آبی
13- مقداری سیم رابط
15-مهره 3 میلی متر (4 عدد )
16-پیچ استوانه ای یک سانتی شماره سه (چهار عدد)
17-دیود دیپ 1n5408 یک عدد
محصولات مورد نیاز جهت ساخت منبع تغذیه جیبی را با یک کلیک به سبد خرید خود اضافه کنید .

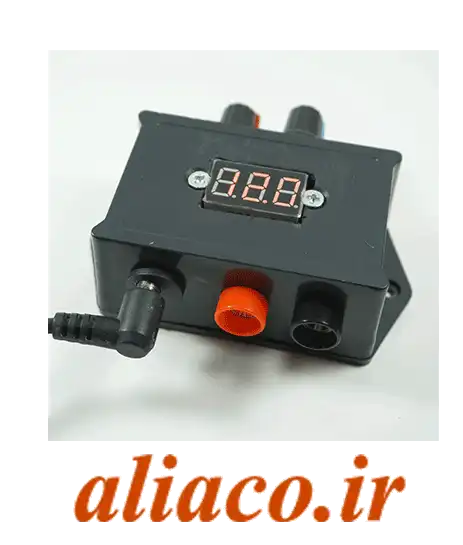

مشخصات :
ولتاژ ورودی :3 تا 30 ولت
ولتاژ خروجی قابل تنظیم : 1.2 ولت تا 30 ولت
حداکثر جریان خروجی : 3 آمپر

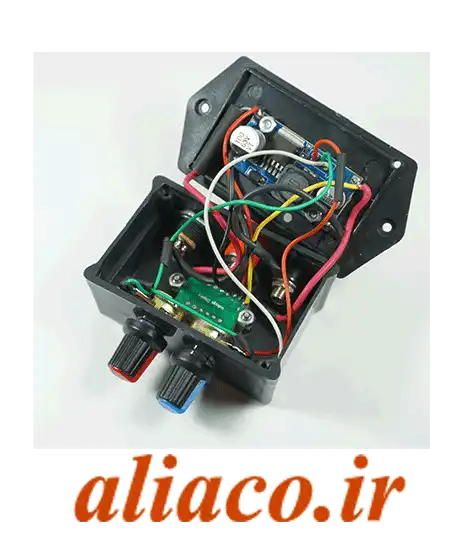

مراحل ساخت منبع تغذیه متغیر جیبی :
برش قاب برای جای گذاری تجهیزات :
اولین مرحله برش کاری و سوراخ کاری قاب برای جایگذاری ماژول ها و قطعات میباشد.


مولتی ترن ماژول کاهنده را دمونتاژ کنید :
در مرحله بعد باید مولتی ترن ماژول کاهنده را دمونتاژ کنید . (چون باید به جای این مولتی ترن از دو تا ولوم رو پنلی استفاده کنید .)

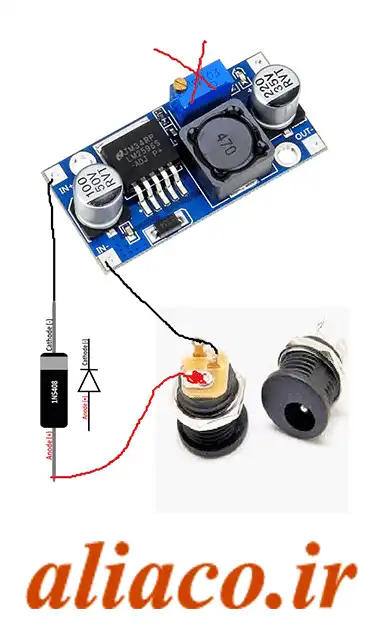

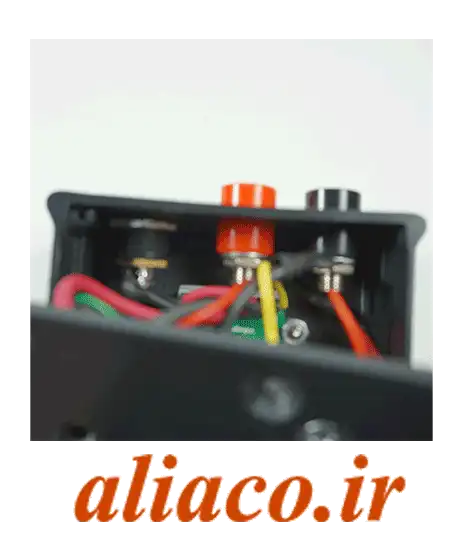

دیود محافظ پلاریته معکوس را مونتاژ کنید
عملا در زمانی که از جک اداپتوری استفاده می کنید اشتباه زدن پلاریته ورودی در صورت استفاده از اداپتور اتفاق نمی افتد اما شاید بعض از دوستان بخواهند از باتری یا فیش دیگیری استفاده کنند بهتر است دیود محافظ هم مونتاژ شود .

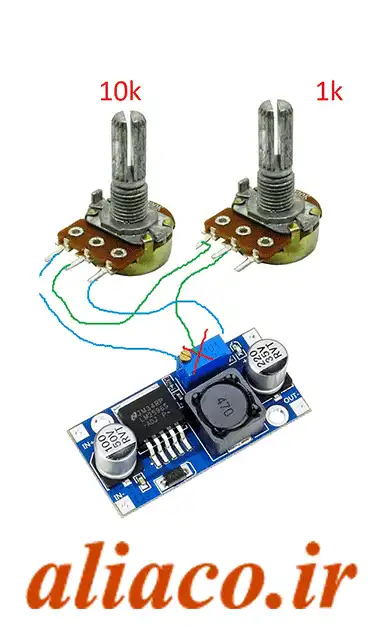

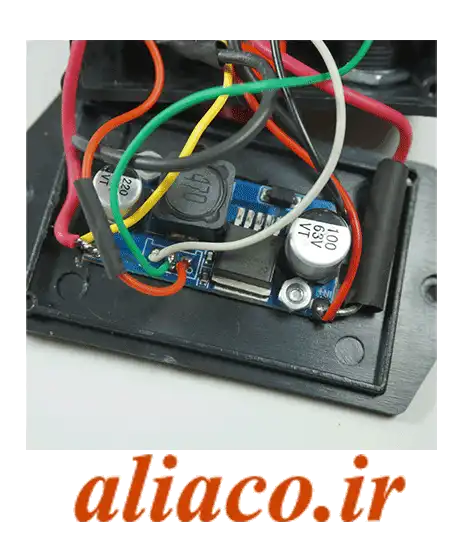

سیم کشی ولوم ها رو انجام بدهید:
برای اینکه دقت کافی در کنترل ولتاژ خروجی داشته باشیم از دوتا ولم استفاده می کنیم که باهم سری شده اند و یک ولوم کنترل صفر تا صد در صد برعهده دارد و یک ولوم کنترل به صورت دقیق یا fine
نحوه اتصال ولوم ها رو همانطور که در شکل مشاهده می کنید ، دو تا پایه کناری ولوم ده کیلو به پایه های کناری جای مولتی ترن رو برد وصل میشه و سر وسط ولوم ده کیلو به یکی از پایه های کناری ولوم یک کیلو وصل میشه سپس سر وسط ولوم یک کیلو به سر وسط جای مولتی ترن لحیم میشه
